固相熔合赋能线束制造 超声波焊接工艺加速产业规模化落地

近日，随着新能源汽车、储能、工业自动化行业快速发展，线束产品向大电流、轻量化、高可靠性方向迭代，传统压接、锡焊工艺在高压、异种金属连接场景下逐步显现局限性，超声波金属焊接作为线束加工领域的固相连接新工艺，正在行业内加速普及应用，成为提升线束连接可靠性的关键技术手段。

超声波焊接属于固态冶金结合工艺，依靠高频机械振动，在压力作用下让金属接触面产生摩擦，破除材料表面氧化膜，在远低于金属熔点的条件下实现原子层面结合，全程无需焊锡、助焊剂等辅料，无高温熔化、无火花烟尘，属于绿色加工工艺。区别于端子压接依靠机械挤压抱紧的物理咬合，超声波焊接实现线芯与端子之间金属熔合，焊点内部无间隙，接触电阻更低，抗振动、耐冷热循环性能更加优异，适配车规、储能等高要求线束场景。

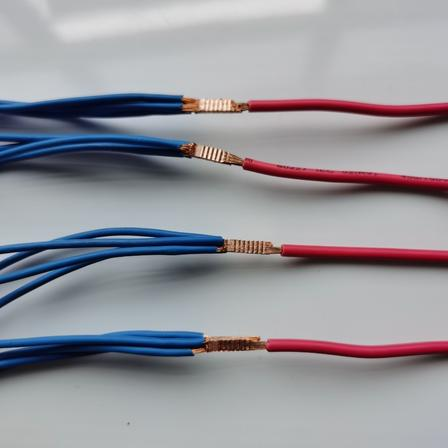

在实际线束加工生产当中，该工艺已经覆盖多类主流应用场景。在新能源汽车高压线束领域，动力电池连接线、电机线束、充电枪主线、高压连接器线束，大平方铜线缆与端子焊接大量采用超声波工艺，满足快充工况下大电流持续传输，降低接头发热风险。面对整车轻量化趋势，铝线束逐步推广，超声波焊接可以完成铜铝异种金属焊接，缓解铜铝电化学腐蚀难题，助力线束 “铝代铜” 技术落地。同时在车身 ECU 精密信号线、储能 PACK 采集线束、工业设备多股绞线并线等场景，小线径线束的并线、端子焊接也越来越多地选用超声波焊接方案，规避锡焊高温损伤绝缘层、压接长期振动松动的隐患。

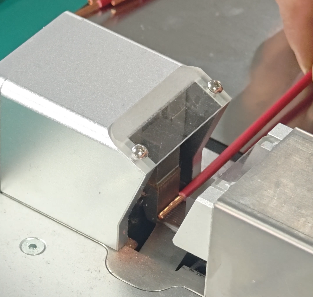

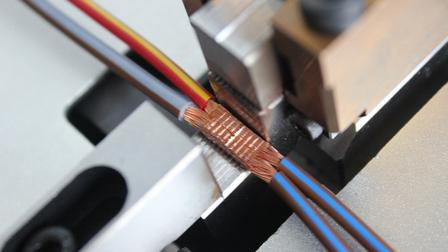

业内技术人员介绍，即便工艺优势突出，超声波线束焊接对生产管控同样有着严苛要求。线束预处理环节，线芯表面油污、氧化层会直接造成虚焊、熔合不良；焊接过程中，线束摆放必须摆正居中，偏移会造成局部焊接失效。焊接压力、振幅、保压时间三大核心参数需要根据导线截面积、材质、端子结构精准匹配，能量不足产生虚焊，能量过大则会造成线芯压溃断丝，直接降低焊点机械强度。

大批量生产模式下，行业普遍采用带数据采集的焊接设备，实时记录每一个焊点的功率、位移、时间数据，实现焊接过程可追溯，配合拉力测试、截面金相分析开展质量验证，规避隐蔽的虚焊缺陷。行业标准 IEC 603529 也针对超声波焊接连接出台规范，为工艺设计、测试检验提供统一参考依据IEC Websto...。

对比传统工艺，超声波焊接也并非完全替代端子压接。在低压普通线束、小规格接插件线束，压接依旧具备成本低、调试简单的优势；而高压大电流、异种金属焊接、高抗振要求产品，超声波焊接更具备综合优势，当前很多线束工厂已经形成 “压接 + 超声波焊接” 双工艺并行的生产模式，根据产品工况选型使用。

当前线束制造正向自动化、数字化方向升级，超声波焊接设备不断向产线集成化发展，与自动剥线、搬运、CCD 视觉检测模块组合，融入全自动线束加工产线。行业专家表示，随着新能源、储能市场持续扩容，超声波焊接会在更多线束品类上落地，同时焊头耗材寿命、铝线束焊接良率、小线径精密焊接仍是行业持续攻关的方向，工艺、设备、质检体系的同步完善，将持续提升线束产品的安全与可靠性，为下游装备产业保驾护航。
