行业科普：D型连接器全品类规格体系全面解析

行业科普：D型连接器全品类规格体系全面解析

近日，随着工控自动化、智能设备、军工电子、视听设备等领域迭代升级，作为工业通信与信号传输核心配件的D型连接器（D-SUB连接器）应用场景持续拓宽。针对行业采购、研发、工程运维人员常见的规格区分难题，业内技术团队梳理完善D型连接器标准化分类体系，清晰厘清全系品类、规格差异及适配场景，为行业选型、生产运维提供权威参考。

据了解，D型连接器因外壳呈D型防误插结构得名，凭借防插错、高稳固、适配性强、抗干扰性能优异等优势，成为工业设备、通信终端、视听设备、军工装备的通用连接器件。长期以来，市场存在规格名称混淆、品类划分模糊、高低密度版本混用的问题，本次标准化梳理将从针脚密度、结构形态、安装方式、防护等级四大维度，完整划分全系品类。

标准密度品类：工业通用主流型号

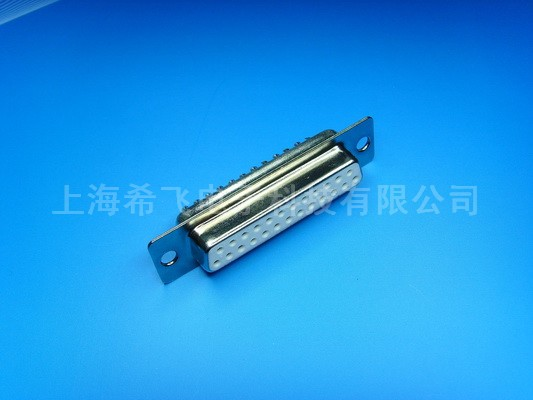

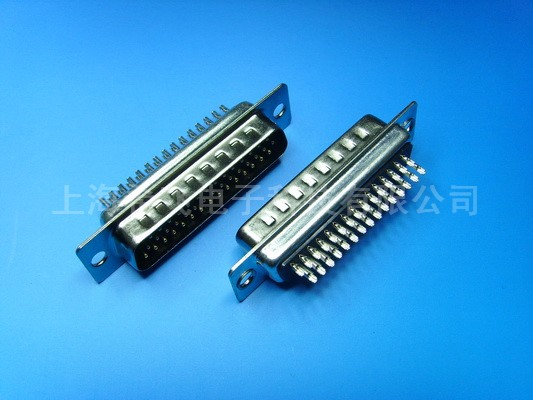

标准密度D型连接器采用双排针结构，是市场应用最广泛、技术最成熟的基础品类，覆盖绝大多数民用、工业常规场景，核心型号包含DE-9、DA-15、DB-25、DC-37、DD-50五大主力规格。其中DE-9（俗称DB9）为经典9针串口连接器，广泛应用于RS232串口通信、工控设备、CAN总线信号传输，是自动化设备、仪器仪表的标配接口；DA-15多用于老式游戏外设、工业双排15针信号传输；DB25传统25针接口曾广泛用于打印机并口，目前仍在部分工业通信设备中沿用；DC37、DD50凭借多针多路传输能力，主要适配工业采集卡、大型机电设备多路信号传输场景。

高密度品类：精密设备专属规格

相较于标准密度版本，高密度HD系列D型连接器采用三排、四排针脚设计，同等外壳尺寸下大幅提升针脚数量，适配精密设备小型化、多信号传输需求。核心规格涵盖DE-15（HD15）、DA-26、DB-44、DC-62、DD-78等。其中HD15即为大众熟知的VGA视频接口，是显示设备、影音终端的核心连接配件，需要重点区分的是，该三排15针高密度接口与老式双排DA-15接口规格完全不同，不可通用。其余高密度型号多应用于服务器、精密工控设备、智能终端等对空间、传输效率要求较高的场景。

超高密度与微型品类：高端特殊场景专用

针对军工、航空航天、高端服务器、微型智能设备等特殊场景，行业衍生出超高密度及微型D型连接器品类，主要包含HDE系列80P、104P规格以及Micro-D微型连接器。该类产品体积更小、针脚排布更密集，抗震动、抗干扰、稳定性更强，可满足狭小安装空间、高强度作业环境下的多路信号稳定传输，多用于高端装备、军工电子、精密仪器等高端领域。

多维细分品类：适配全场景施工需求

除核心针脚规格划分外，行业还根据结构、工艺、防护性能完成全维度细分。按接头形态可分为公头插针式与母头插孔式，适配不同对接设备；按安装接线方式分为焊线式、PCB直插/弯插式、IDC刺破式、压接端子式，分别适配线束加工、电路板焊接、扁平排线连接、自动化线束生产等不同施工场景，带锁螺丝、固定卡扣的升级款式可有效防止设备震动导致的接口松动。

在防护性能层面，除常规金属屏蔽基础款外，行业现已推出IP67、IP68防水密封款、滤波抗干扰款、功率信号混合一体款等特殊品类，可适配潮湿、粉尘、强电磁干扰等复杂工业环境，兼顾大电流供电与小信号传输双重需求。

业内技术人员表示，D型连接器品类体系的完善，进一步规范了行业选型标准，有效解决了场景混用、规格错配、安装故障等常见问题。未来随着工业设备智能化、精密化发展，高密度、微型化、高防护、抗干扰的定制化D型连接器，将成为行业主流迭代方向，持续赋能工控、通信、军工、视听等多领域产业升级。
