阻抗线路板打样前，这5项准备工作做对了吗？

阻抗线路板打样前，这5项准备工作做对了吗？

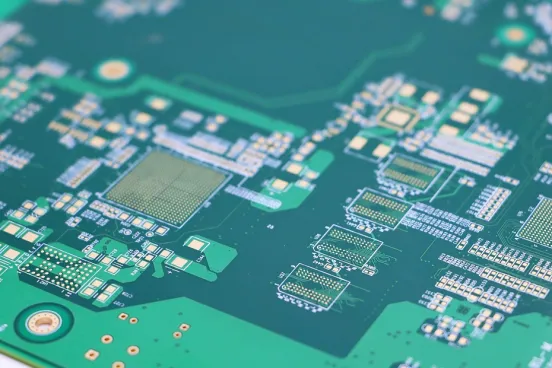

图1：高精密多层阻抗PCB线路板特写（资料图）

在高速信号传输场景中，PCB的特性阻抗控制直接决定了信号完整性。50Ω单端线、90Ω差分对、100Ω以太网线……这些规格背后，是叠层设计、线宽线距、介质材料等多重因素的叠加。很多工程师在打样后才发现阻抗超标，往往是因为打样前的准备工作没做到位。

本文梳理了阻抗线路板打样前必须完成的5项关键准备，帮助你在下单前把好第一道关。

01 明确阻抗规格与公差要求

打样前首先要明确：哪些网络需要控制阻抗？目标阻抗值是多少？允许的公差范围是多少？

常见的阻抗规格包括：单端50Ω（射频、USB等）、差分90Ω（USB 2.0/3.0）、差分100Ω（以太网、PCIe）、差分120Ω（CAN总线）等。公差方面，行业常规为±10%，高速或高频场景可能要求±5%甚至更严。

建议在设计文档中列出所有需要阻抗控制的网络清单，包括网络名称、所在层、阻抗类型和目标值，避免遗漏或误判。

02 确认叠层结构与介质参数

叠层结构是阻抗计算的基础。信号层与参考平面之间的介质厚度（H）、介质材料的介电常数（εr）、线宽（W）和铜厚（T），共同决定了最终的特性阻抗。

以最常见的4层板为例：顶层信号-L2地层-L3电源层-底层信号。顶层微带线的阻抗主要取决于L1与L2之间的介质厚度和线宽。如果介质厚度偏差过大，即使线宽完全按设计值制作，阻抗也会偏离目标。

FR-4基材的介电常数通常在4.2–4.5之间，高频场景则需选用罗杰斯（Rogers）等低介电常数板材（约2.2–3.0）。打样前务必确认板材型号和对应参数。

03 准备完整的设计文件包

阻抗板打样需要的设计文件比普通板更完整，除了常规的Gerber文件、钻孔文件和板边轮廓外，还必须包含：

• 各层铜箔厚度说明（内层0.5oz/1oz/2oz，外层常规1oz）

• 叠层结构图（含各层介质厚度和材料型号）

• 阻抗控制网络清单及对应公差要求

• 板边阻抗测试条（Test Coupon）设计

测试条是阻抗验证的关键。它应与实际信号线采用相同的线宽、介质和铜厚，布置在板边工艺边上，用于生产后通过TDR（时域反射计）测量验证。没有测试条，板厂就无法确认阻抗是否达标。

04 核对线宽线距与工艺能力匹配

设计阶段计算出的线宽线距，必须落在板厂的工艺能力范围内。如果设计的线宽是0.1mm，但板厂常规工艺最小线宽是0.127mm，就需要提前沟通调整。

铜厚也是容易被忽略的因素。2oz铜厚的线路，其阻抗会比1oz低约5–8Ω，这意味着同样的线宽设计，换铜厚后阻抗就变了。打样前务必与板厂确认：内层铜厚、外层铜厚、表面处理（沉金/喷锡/OSP）是否会影响阻抗计算。

建议使用板厂提供的阻抗计算工具或在线计算器，输入实际板材和叠构参数，反向校核线宽线距是否能达到目标阻抗。

05 与板厂工程提前确认

正式下单前，建议将设计文件发给板厂工程部做一次预审。重点确认以下几点：

• 叠层结构是否合理，介质厚度是否在常规备料范围内

• 阻抗计算结果是否在公差范围内

• 测试条位置和数量是否满足验收要求

• 是否需要特殊工艺（如盲埋孔、HDI）影响阻抗

一次提前确认，可以避免打样后因阻抗超标而返工。尤其对于首件或新产品，工程预审的价值远高于等待成品测量后再调整。

结语

阻抗线路板打样不是"把Gerber文件发过去等货"那么简单。从规格定义、叠层设计、文件准备，到线宽核对和工程确认，每一步都直接影响最终的阻抗精度。打样前多花一小时做准备，往往能省下数天的返工时间和成本。

如果你正在筹备阻抗板打样，不妨对照以上5项逐一检查，确保设计方案与板厂工艺能力完全匹配。
