“地线就是零线”？这是用电安全的大误区

——一次讲清零线与接地线的区别

在装修工地和网友经验帖里，“三孔插座下面那个孔接的就是零线，地线和零线是一回事”的说法流传很广。这个说法是错的，而且错得很危险。接地线（保护接地线，PE）和零线（中性线，N）虽然都带着一个“地”字，也要与大地相连，但它们的身份、作用和安全意义完全不同。把两者混为一谈，轻则损坏设备，重则危及人身安全。

一、零线：供电回路的“回程”

要弄清两者的区别，先要理解家里的电是怎么“走”的。家里的电由火线送进来。火线，学名叫相线（L），负责把电流从电源送到电器。但光有火线还不够，电流必须有一条“回头路”才能形成回路，这条回头路就是零线（N）。

所以，零线是供电回路必不可少的一半，在正常工作时承载着工作电流。它的“地”接在变压器中性点上，属于工作接地，目的是固定电压、为电流提供回流通道。正因为如此，零线在用电时本身是“带电”的，只是相对火线电压较低。

二、地线：关键时刻的“保命绳”

保护接地线（PE）走的是另一条路。在正常工作时，地线上没有电流。它的一端连接电器的金属外壳、穿线管等一切可能带电的导电部分，另一端就近接入大地。它的使命，是当设备内部绝缘损坏、发生漏电时，把漏出来的电流直接导入大地，同时让漏电保护装置（剩余电流动作保护装置，RCD）迅速动作、切断电源。

一句话：零线管“送电、回电”，地线管“保命”。插座上那个单独的接地孔（E），接的就是这根保命的地线。

三、一张表看清零线与地线的区别

表1　零线与保护地线的主要区别

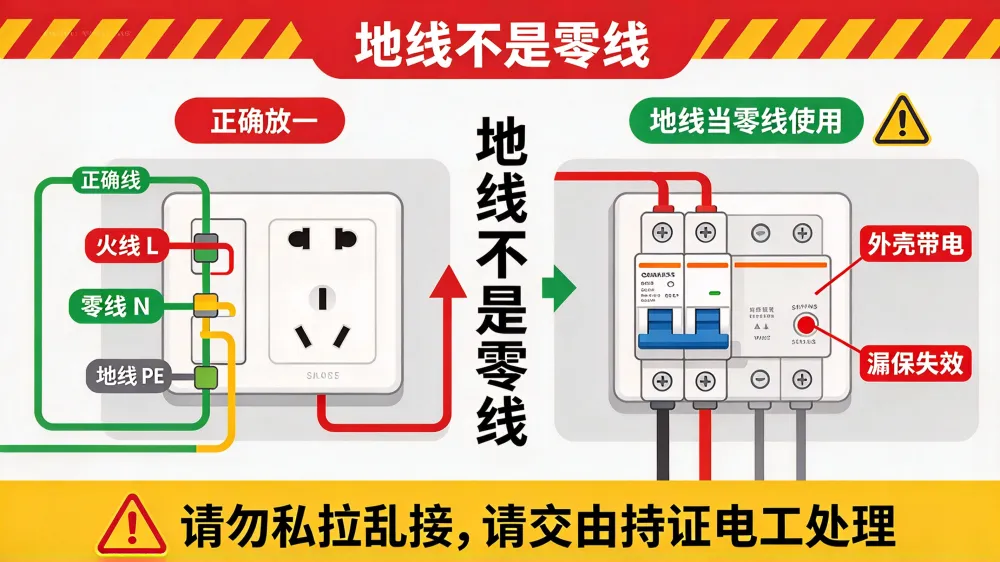

四、把地线当零线用，会出什么事

一旦有人把地线当作零线来接线，等于人为改变了回路结构，后果非常严重。

（一）外壳带电，一碰就触电

本应接到大地上的保护线被接进回路，设备在正常工作时金属外壳就可能带电，人一旦触碰就会遭受电击。

（二）漏电保护形同虚设

漏电电流不再通过地线泄放，剩余电流保护装置无法正确动作，本应跳闸的保护彻底失效。

（三）烧毁设备，甚至引发火灾

回路异常会导致电压、电流失衡，损坏电器元件，严重时过热引发火灾。

我国《建筑电气工程施工质量验收规范》（GB 50303—2015）和《电气装置安装工程 接地装置施工及验收规范》（GB 50169—2016）对保护接地线的敷设与验收均有严格要求。地线与零线各自独立、用途唯一，绝不能互换或共用。

五、怎么正确识别和接线

对普通家庭而言，记住三点就够了。

（一）认颜色

按《电线电缆识别标志方法 第2部分：标准颜色》（GB/T 6995.2—2008），相线（火线）用黄、绿、红等颜色，零线（N）用淡蓝色，保护地线（PE）用黄绿双色。看到黄绿双色的线，就是地线。

（二）认端子

规范插座上，L 接火线，N 接零线，E（或 PE、接地符号）接地线。接线时一一对应，不要为图省事把地线并到零线上。

（三）交给持证电工

无论新房装修还是旧房改造，插座接线都属于专业电气作业，应由具备资质的电工按规范施工，并在通电后测试漏电保护，确认保护有效。

结语

“地线就是零线”是一个流传多年、代价高昂的误解。零线是电流回家的路，地线是关键时刻保护你的绳，两者各司其职、缺一不可。认清它们的区别，按规范布线，才是每个家庭安全用电的第一道保障。
