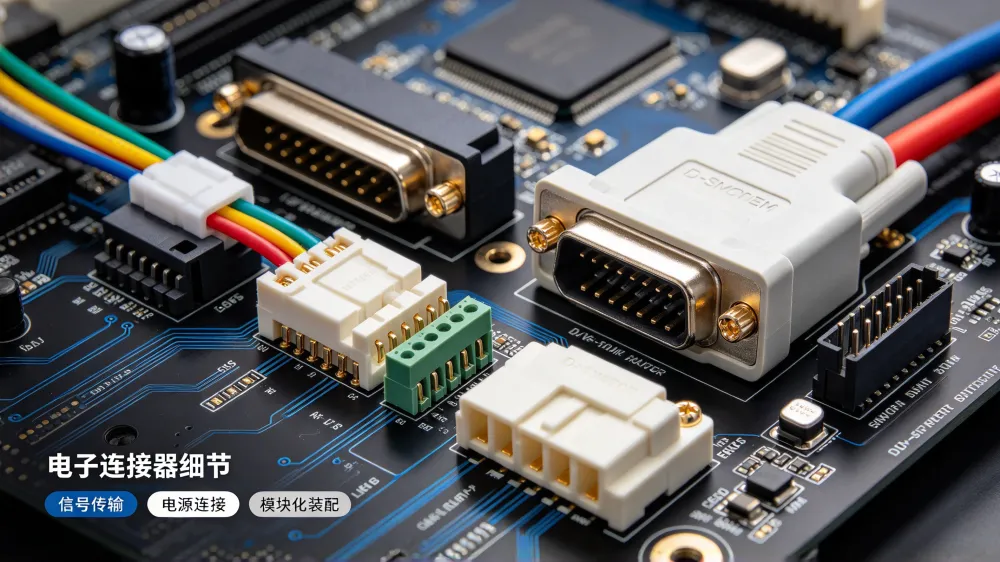

图1：多类型电线连接器与快速接线端子

在电子制造业和线束加工领域，连接器与接线端子是实现电气连接的基础元件。从消费电子到工业自动化，从汽车线束到医疗设备，几乎每一个通电系统都依赖这些器件完成导线之间、导线与电路板之间的可靠连接。

连接器和端子的种类繁多，按连接方式、外形结构和接线工艺可分为多个类别。理清它们的分类体系，对产品设计和选型具有直接的指导意义。

01 按连接方式划分的连接器类型

连接器最常见的分类方式是按照两端连接对象的不同来划分，主要分为以下几类：

线对板连接器

线对板连接器用于将线缆连接到印刷电路板（PCB）上，是消费电子和工业控制设备中最常用的连接形式之一。这类连接器包括IDC（绝缘位移连接器）、FPC（柔性印制电路）连接器等，具有结构紧凑、插接便捷的特点，广泛应用于手机、电脑、家电等产品的内部线路连接。

板对板连接器

板对板连接器实现两块PCB之间的平行堆叠或垂直连接，用于在设备内部扩展电路层数和功能模块。这类连接器的引脚间距小、集成度高，能够在有限空间内实现高密度信号传输，是智能手机、平板等紧凑设备中的关键互联元件。

线对线连接器

线对线连接器用于两根或多根线缆之间的直接对接，不需要经过电路板中转。这类连接器通常由插头和插座组成，具备插拔分离的功能，适合设备内部线束之间的连接，也常用于工业自动化和轨道交通领域的多芯线束场景。

I/O连接器与射频同轴连接器

I/O连接器是设备对外的接口，例如USB、HDMI、以太网口、RJ45等，负责与外部设备之间的数据传输和电力输送。射频同轴连接器则采用同心轴结构，主要用于高频信号和天线系统，在通信设备、测试仪器和无线模块中广泛使用。

02 按外形结构划分的连接器类型

圆形连接器

圆形连接器外壳呈圆柱形，具有多针芯和螺纹连接结构，防尘防水性能好，机械强度高。这类连接器大量应用于工业自动化、交通运输、户外设备、医疗仪器和网络系统等场景，能够在复杂环境中保持连接的可靠性。

矩形连接器

矩形连接器的外形为长方体，引脚排列灵活可定制，可同时传输电源、信号和数据。矩形连接器适合高密度连接需求，在工业设备、电源系统和通信基础设施中使用广泛，部分型号还具备混合传输和耐严苛环境的能力。

D-Sub连接器

D-Sub连接器外形呈D字形，带有两排或三排插针，是传统计算机和工业设备中常见的接口类型。这类连接器结构坚固、信号稳定，至今仍在工业控制、仪器仪表和旧有系统中保持大量应用。

03 接线端子的主要类型

接线端子是实现导线端头与设备或线束之间连接的金属导体部件，按结构和接线工艺可分为多种类型。

冷压端子

冷压端子是使用最广泛的端子类型，通过压接工具在常温下将端子与导线压紧固定，无需焊接。常见的冷压端子包括：

• U型（叉形）端子：呈U形开口，可滑入螺钉下方，快速连接和拆卸，适合中低压设备的导线固定。

• 圆形（环形）端子：呈环形结构，套入螺钉后拧紧，接触稳定、抗震性好，适合对连接牢固度要求高的场景。

• 管型端子：管状金属端头，可防止导线分叉，提高绝缘安全性，适合接线位紧密相邻的场合。

插拔式端子

插拔式端子采用插头与插座可分离的结构，通过螺钉压接锁线，同时具备插拔便捷的特点。这类端子提供水平、垂直等多种安装方向，适合需要频繁接线和维护的设备内部。

欧式端子与栅栏式端子

欧式端子条通常安装在DIN导轨上，采用螺钉压紧方式，接线容量大，在配电柜和工业控制柜中大量使用。栅栏式端子则通过栅栏结构保护螺钉接线区域，防止误触，安全性更高。

对接接头与刀片端子

对接接头为圆柱形结构，用于两根导线的端对端连接，部分型号带热缩密封层以提高环境防护能力。刀片端子（快插端子）呈扁平刀片状，可插入对应插座实现快速插拔，在汽车线束和家电产品中较为常见。

04 选型需关注的核心要素

在实际选型中，需要综合考虑以下几个关键因素：

载流能力：根据导线线径和工作电流选择端子和连接器的额定电流规格，确保不超载运行。

环境条件：户外、高温、潮湿或振动环境下，应选择具备相应防护等级（如IP67）和耐温性能的产品。

连接可靠性：需要频繁插拔的场合选用插拔式结构；长期固定连接可采用冷压或螺钉固定式端子。

空间与密度：紧凑设备中优先选择小间距、高密度连接器；控制柜内则优先考虑接线维护的便利性。

连接器与端子虽体积小巧，却是电气系统中保障信号和电力传输的关键节点。了解各类产品的结构特点和适用场景，有助于在设计阶段做出更合理的选型决策，从源头提升整机的可靠性和可维护性。
