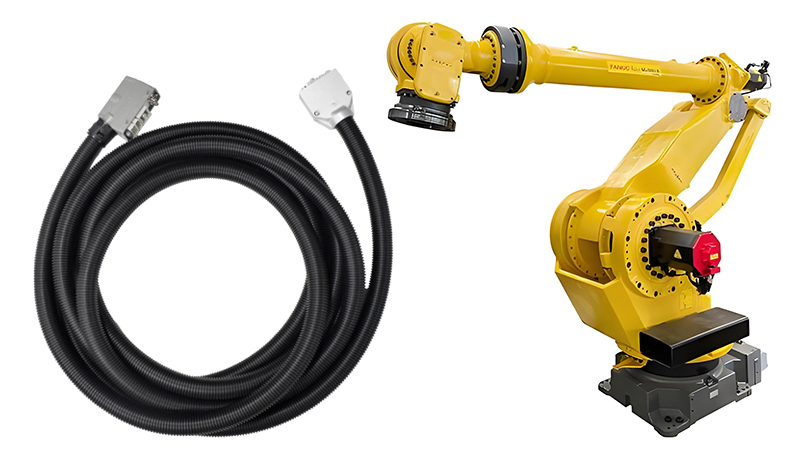

一条8米机械臂线束，怎么做到气电一体还扛住百万次弯折

　　做机械臂本体线束的人都知道，最难的地方往往不是把线做通，而是让它在六个关节之间反复运动时，信号不飘、气路不漏、连接器不松。最近有一个国产替代项目，刚好把这几个难点都走了一遍。

　　客户之前一直从德国采购机械臂本体线束，去年十一月找到苏州凯佰乐电子有限公司，希望实现降本和国产化替代。整款线束长达八米，要穿过机械臂多个关节，跟随设备做高频往复运动。凯佰乐设计团队拿到样品后，没有直接照抄结构，而是先拆解原有方案，从连接器接口、护套形态、线材弯折路径到气电布置方式逐一分析。

　　机械臂内部空间通常很紧凑，标准连接器很难兼顾安装角度、密封要求和走线半径。凯佰乐拥有自主模具开发团队及三十余项行业专利，可根据客户三维数模进行定制化设计，通过模具及工装保证产品关键尺寸。这样线束就能贴合设备结构，而不是让设备为线束改模具。

　　线材方面，这款线束采用高频拖链线，设计目标可承受一百万次拖链弯折。导体采用双镀银工艺，导电性和抗氧化能力相对更稳定，适合长期在运动状态下传输信号。凯佰乐通过自有进出口渠道直采泰科TE、莫仕MOLEX等品牌连接器，以及阿尔法ALPHA等品牌线材，并设有独立实验室对原材料进行性能验证，工厂管理执行ISO9001和IATF16949体系要求，工艺参照IPC620标准管控。

　　更复杂的一点在于，线束中还集成了一根气管，实现电信号与气路同步传输。气电一体意味着护套内部既要给导体留出足够的弯曲空间，又要保证气管不被挤压变形，同时还要考虑接头处的密封和固定。凯佰乐设有专案工程师团队，可提供从二维线束图到三维立体图的全流程设计支持，在选型阶段结合运动轨迹、负载特性和使用环境进行分析，减少后期返工。

　　今年七月，在上海国际工业装配及传输技术展览会上，客户将搭载这款线束的设备进行了展示。产品在实际设备上稳定运行，也获得了现场关注。目前，这款机械臂线束已经进入新一轮量产阶段。

　　对正在做设备国产化的企业来说，线束替代并不是简单换一根线。它需要厂家理解设备运动工况，具备连接器开模定制能力，并在材料验证、过程品控和交付节奏上形成闭环。愿意在前期把结构、材料和工艺一起理清，后续量产才会更稳。
